羟丙基甲基纤维素厂家解析砂浆粘结性不好的原因与防治措施

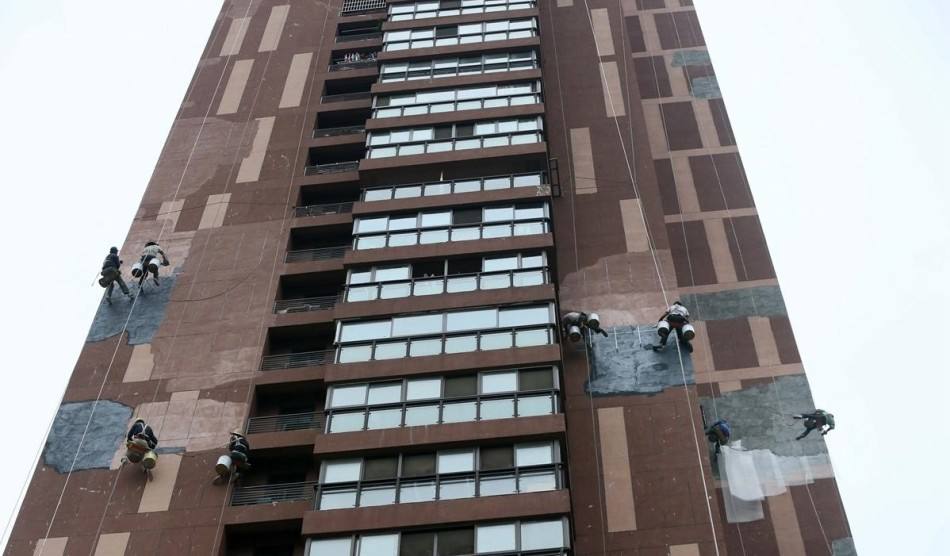

最近新闻经常有保温层脱落，外墙瓷砖夺命事件。到底是什么原因造成的？为此山东宸邦精细化工有限公司的实验部经多方面了解得知都是因为砂浆的粘接性不好造成的，而造成砂浆粘接性不好的因素又有很多。

下面由山东宸邦精细化工有限公司分析下砂浆粘接效果不好的原因：

建筑外墙基层的处理，水泥的调配比例，粘合剂的质量，勾缝剂的选择等等这些，都会影响到外墙瓷砖的质量。如果选用便宜、质量差的粘合剂，施工工艺又很差的话，一些外墙瓷砖一两年就会脱落。

山东宸邦精细化工有限公司是专业生产羟丙基甲基纤维素HPMC和可再分散乳胶粉，粉体建材添加剂生产厂家。可以提供国内权威的干粉建材解决方案:外墙保温砂浆，瓷砖粘接剂，勾缝剂，内外墙腻子，彩色装饰砂浆等干粉粘

接胶黏剂的解决方案。下面我们来说一下砂浆粘接不良的现象:

砌体水平灰缝砂浆饱满度低于80%；竖缝出现瞎缝，特别是空心砖墙，常出现较多的透明缝，砌筑清水墙采取大缩口铺灰，缩口缝深度甚至达20mm以上，影响砂浆饱满度。砖在砌筑前未浇水湿润，干砖上墙，或铺灰长度过长

致使砂浆与砖粘结不良。

砂浆与砖粘结不良的原因分析：

1、低强度等级的砂浆，如使用水泥砂浆，因水泥砂浆和易性差，砌筑时挤浆费劲，操作者用大铲或瓦刀铺刮砂浆后，使底灰产生空穴，砂浆不饱满。

2、用干砖砌墙，使砂浆早期脱水而降低强度，且与砖的粘结力下降，而干砖表面的粉屑又起隔离作用，减弱了砖与砂浆层的粘结。

3、用铺浆法砌筑，有时因铺浆过长，砌筑速度跟不上，砂浆中的水分被底砖吸收，使砌上的砖层与砂浆失去粘结。

4、砌清水墙时，为了省去刮缝工序，采取了大缩口的铺灰方法，使砌体砖缝缩口深度达20mm以上，既降低了砂浆饱满度，又增加了勾缝工作量。

    山东宸邦精细化工有限公司提供的一些防治措施：

1、改善砂浆和易性是确保灰缝砂浆饱满度和提高粘结强度的关键。砂浆原材料的选择很重要。沙子水泥要在保质期内，增稠剂纤维素醚和提高砂浆粘接性的可再分散乳胶粉要从正规企业选择。

2、改进砌筑方法。不宜采取铺浆法或摆砖砌筑，应推广“三一砌砖法”，即使用大铲，一块砖、一铲灰、一挤揉的砌筑方法。

3、当采用铺浆法砌筑时，必须控制铺浆的长度，一般气温情况下不得超过750mm，当施工期间气温超过30℃时，不得超过500mm。

4、严禁用于砖砌墙。砌筑前1～2d应将砖浇湿，使砌筑时烧结普通砖和多孔砖的含水率达到10%～15%；灰砂砖和粉煤灰砖的含水率达到8%～12%。

5、冬期施工时，在正温度条件下也应将砖面适当湿润后再砌筑。负温下施工无法浇砖时，应适当增大砂浆的稠度。对于9度抗震设防地区，在严冬无法烧砖情况下，不能进行砌筑。

了解更多，请登录http：//www.sdchenbang.com
